樓主  發表于: 2022-06-18 09:56
使用RS指令與第三方支持MODBUS的數字量模塊通訊,讀取對方數字量輸入點。使用串口軟件監控收發數據正常,但監控FX2N和對方通訊,數據不堪入目,不但返回的輸入點跳動,命令的第一、二字(即從站地址和功能碼)也在不同的數據間跳動。
程序為不停地讀取從站,M8122或M8123復位后延時10MS~100MS來觸發M8122。從站通訊口為A,B兩個端子。想不明白,難道同一時刻,發送和接收均在執行,但是程序已作了 M8122和M8123的延時。
求大家指點!
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4558 個
工控威望: 7949 點
下載積分: 16777 分
在線時間: 3148(小時)
注冊時間: 2016-10-31
最后登錄: 2025-03-18
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2022-06-18 10:05
先監控的發出去的內容是否正確,你對了,別人才能回你正確的
微信hui530527      b站賬號,非標自動化譚工
請不要隨意加我,不會隨便通過。QQ群942493953
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 192 點
下載積分: 622 分
在線時間: 105(小時)
注冊時間: 2008-11-19
最后登錄: 2025-03-11
查看lightroad的 主題 / 回貼
2樓  發表于: 2022-06-18 10:24
可以通訊上,可以讀出從站開關量輸入。只是返回數據在不同數據間跳動。
通訊距離2米。
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4558 個
工控威望: 7949 點
下載積分: 16777 分
在線時間: 3148(小時)
注冊時間: 2016-10-31
最后登錄: 2025-03-18
查看夢雨天涯的 主題 / 回貼
3樓  發表于: 2022-06-18 10:31
那你就要確定你的M8122是不是一直發送,或者M8123是否接收到就立馬復位
微信hui530527      b站賬號,非標自動化譚工
請不要隨意加我,不會隨便通過。QQ群942493953
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 192 點
下載積分: 622 分
在線時間: 105(小時)
注冊時間: 2008-11-19
最后登錄: 2025-03-11
查看lightroad的 主題 / 回貼
4樓  發表于: 2022-06-18 12:42

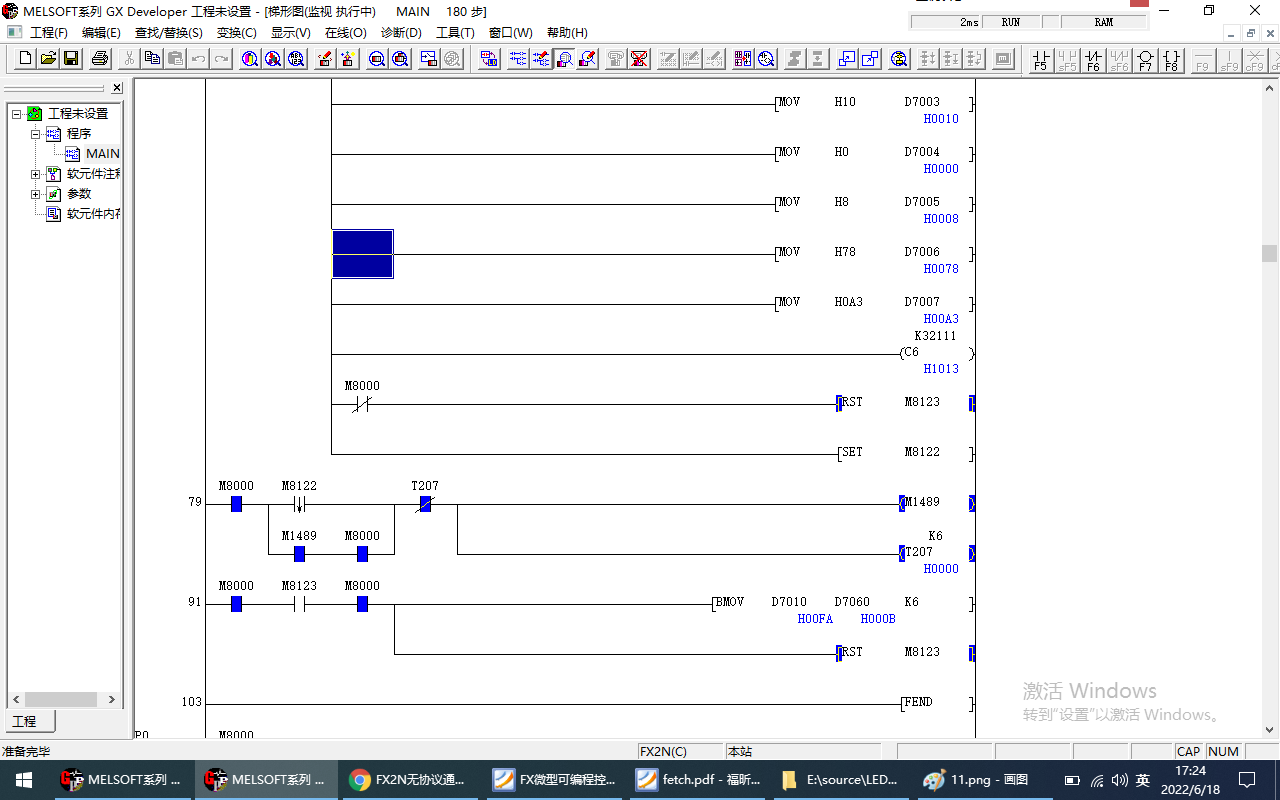

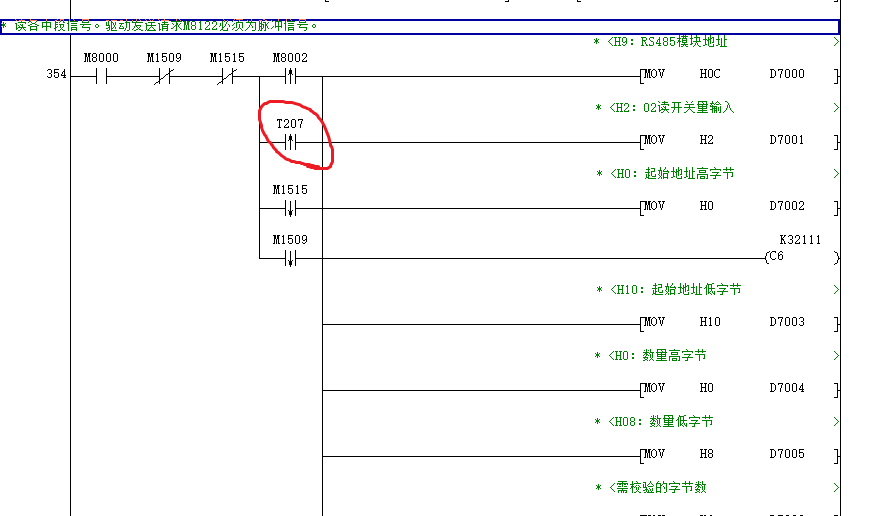

圖片:
圖片:
M8122不是一直為1。否則數據不會更新,我的是通訊正常,功能也能實現,數據可以更新,就是接收數據跳動。
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2840 個
工控威望: 4469 點
下載積分: 218187 分
在線時間: 3201(小時)
注冊時間: 2008-02-22
最后登錄: 2025-03-19
查看二手工控電器的 主題 / 回貼
5樓  發表于: 2022-06-18 13:04
看此程序的書寫方式就知道問題所在,一旦通訊出錯就找不到原因所在。建議樓主做個簡單的通訊測試程序,比如:用外部按鈕控制,每按一次按鈕讀取一次數據,看看是否也存在同樣的問題。
歡迎捧場光臨工控自動化小店!供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 192 點
下載積分: 622 分
在線時間: 105(小時)
注冊時間: 2008-11-19
最后登錄: 2025-03-11
查看lightroad的 主題 / 回貼
6樓  發表于: 2022-06-18 14:11
贊同。試一下
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 192 點
下載積分: 622 分
在線時間: 105(小時)
注冊時間: 2008-11-19
最后登錄: 2025-03-11
查看lightroad的 主題 / 回貼
7樓  發表于: 2022-06-18 17:36

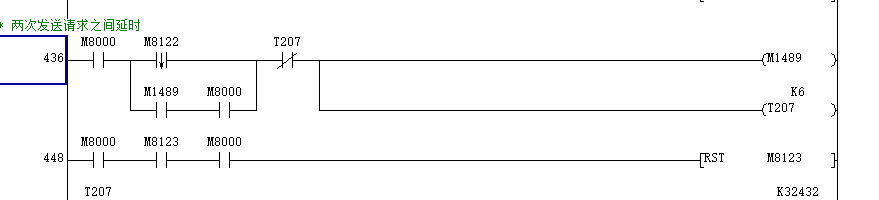

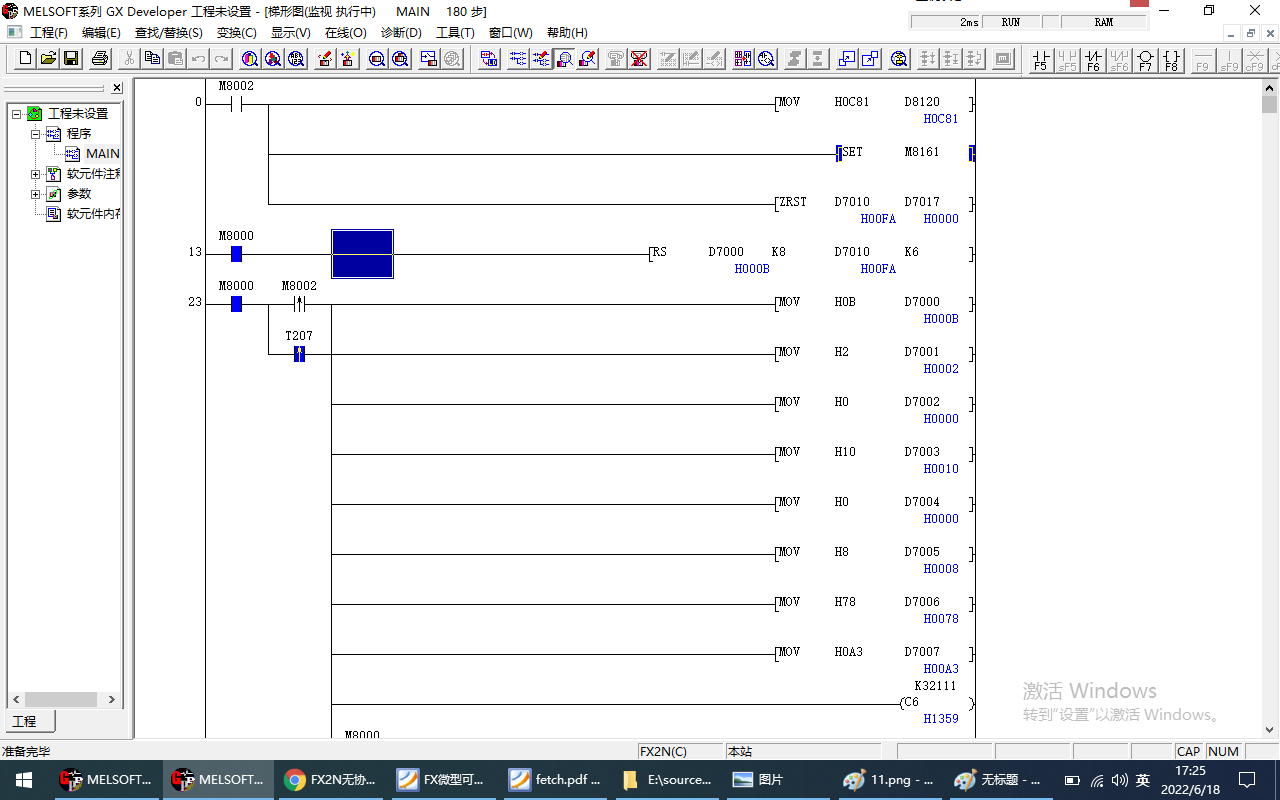

圖片:
圖片:
圖片:

寫了一段簡短的程序,依舊如此,能夠返回實際的開關量,但是數據跳動。
發送指令:0B 02 00 10 00 08 78 A3。 0B地址,02讀開關量輸入,0010開關量輸入第一個地址,0008讀8個開關量。
正確的返回指令:0B 02 01 ** AA BB。**代表返回的實際輸入,AA,BB代表校驗碼。

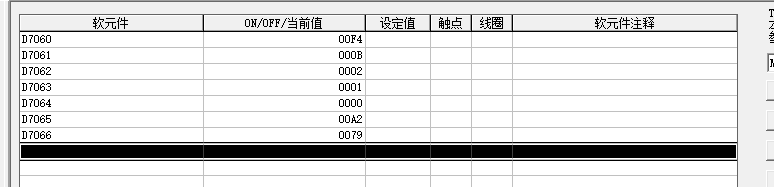

還有一個問題,返回數據依次向高字節移動一個字。如圖三,返回數據地址理論應為D7060,實際返回在D7061中,其他依次。
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2840 個
工控威望: 4469 點
下載積分: 218187 分
在線時間: 3201(小時)
注冊時間: 2008-02-22
最后登錄: 2025-03-19
查看二手工控電器的 主題 / 回貼
8樓  發表于: 2022-06-18 18:24
無語!
歡迎捧場光臨工控自動化小店!供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 985 個
工控威望: 8887 點
下載積分: 13084 分
在線時間: 934(小時)
注冊時間: 2014-05-23
最后登錄: 2025-03-19
查看anlyl2014的 主題 / 回貼
9樓  發表于: 2022-06-19 07:57
這是舊話重提的了,RS指令的K8是發送8個數,后面K6是指接收個數6個,問題出在接收個數不足,FX2N前的所有型號都有返回碼,也就是說,發送K8,接收為K8+接收的個數;FX3U后的型號就沒有此問題,解決方法是:接收的K?要足夠大,例如RS D7000 K8 D7010 K30
可參考我發的例子
活到老,學到老!
微信號:anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開,沒密碼
永宏新華
級別: 略有小成
精華主題: 0
發帖數量: 351 個
工控威望: 386 點
下載積分: 14058 分
在線時間: 112(小時)
注冊時間: 2022-02-16
最后登錄: 2025-03-11
查看永宏新華的 主題 / 回貼
10樓  發表于: 2022-06-20 11:05
學習一下學習
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 192 點
下載積分: 622 分
在線時間: 105(小時)
注冊時間: 2008-11-19
最后登錄: 2025-03-11
查看lightroad的 主題 / 回貼
11樓  發表于: 2022-06-21 11:54
引用
引用第9樓anlyl2014于2022-06-19 07:57發表的  :
這是舊話重提的了,RS指令的K8是發送8個數,后面K6是指接收個數6個,問題出在接收個數不足,FX2N前的所有型號都有返回碼,也就是說,發送K8,接收為K8+接收的個數;FX3U后的型號就沒有此問題,解決方法是:接收的K?要足夠大,例如RS D7000 K8 D7010 K30
可參考我發的例子

感謝大神,雖然嘗試沒有效果。改S7-200 MODBUS通訊了。還是喜歡日本風格,簡潔方便。
  • «
