大神們幫個忙，幫我看下PLC控制步進電機的接線圖對不對.

CP脈沖信號Y0，DIR方向信號Y4，你那個限流電阻應該接信號CP-,DTR-前面才對.

驅動器Vcc要接DC V+

不行的。。。

接錯了幾根，
步進驅動VCC接Ｖ+
FX5U的COM0,COM1接開關電源的COM。
電阻接電源正也可以，習慣接在脈沖線比較多。
FX5U的S/S一般接FX5U的24+，用的傳感器是選用NPN型，公共線就GND。
接GND的話，用的傳感器選用PNP。公共線是24+，也可以用。

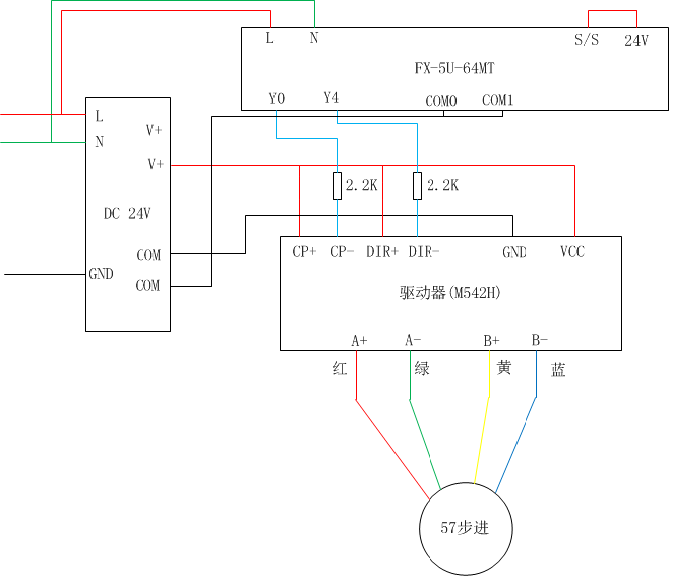

感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？

引用

引用第5樓我是11于2017-04-18 15:21發表的  :
感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？
[attachment=176793]

寫個小程序，可以通電試一下呢。

左邊的開關電源，L 和N ,連接的點以原點來畫，表示是兩條線是連接的，非相交。
